监控及告警

组件说明

docker compose部署时,会自动部署如下组件,如使用源码部署,需手动开启docker-compose.yaml中的相关组件。

组件名称组件说明部署说明
openim-admin管理后台,提供监控页面入口Docker和源码部署均自动开启
prometheus用于收集和存储指标数据的监控系统组件Docker部署自动开启;源码部署需手动启用
alertmanager管理和发送告警的组件Docker部署自动开启;源码部署需手动启用
grafana用于展示监控数据的仪表板组件Docker部署自动开启;源码部署需手动启用
node-exporter用于采集节点(如服务器)指标信息Docker部署自动开启;源码部署需手动启用

配置文件说明

文件名称文件说明修改项
各个openim服务配置openIM服务配置prometheus.enable: true表示启用
config/prometheus.ymlprometheus配置无需修改
config/instance-down-rules.yml告警规则默认配置两条规则(instance_down, database_insert_failure_alerts)
config/alertmanager.yml告警管理配置需配置发送者和接收者邮箱信息
config/email.tmpl邮件告警模版默认邮件模版,可自行修改
config/grefana-template/Demo.json自定义dashboard无需修改

配置文件和告警说明

  1. prometheus.yml 文件说明:主要用来配置告警规则文件路径,告警管理服务地址,抓取监控数据ip地址。需要把其中所有的internal_ip替换为自己的私网ip地址。如下:

    # Alertmanager configuration
    alerting:
    alertmanagers:
    - static_configs:
    - targets: ['192.168.0.1:19093']

    ...

    如果需要添加告警文件,需要在rule_files下添加。默认告警文件为instance-down-rules.yml

  2. 邮件告警架构说明图:Prometheus组件加载告警规则instance-down-rules.yml文件,将符合条件的告警信息发送到alertmanager组件,alertmanager组件加载alertmanager.yml和email.tmpl文件,通过配置的告警邮箱信息和邮件模版发送邮件

    PC Web Interface

  3. 告警规则instance-down-rules.yaml文件说明:默认实现了两条(instance_down,database_insert_failure_alerts)邮件告警规则,如果增加告警规则可以在instance-down-rules.yml文件中添加规则。

    groups:
    - name: instance_down #报警规则一:监控模块宕机超过一分钟就触发告警
    rules:
    - alert: InstanceDown
    expr: up == 0
    for: 1m
    labels:
    severity: critical
    annotations:
    summary: "Instance {{ $labels.instance }} down"
    description: "{{ $labels.instance }} of job {{ $labels.job }} has been down for more than 1 minutes."

    - name: database_insert_failure_alerts #报警规则二:监控指标msg_insert_redis_failed_total和msg_insert_mongo_failed_total有增长就触发报警
    rules:
    - alert: DatabaseInsertFailed
    expr: (increase(msg_insert_redis_failed_total[5m]) > 0) or (increase(msg_insert_mongo_failed_total[5m]) > 0)
    for: 1m
    labels:
    severity: critical
    annotations:
    summary: "Increase in MsgInsertRedisFailedCounter or MsgInsertMongoFailedCounter detected"
    description: "Either MsgInsertRedisFailedCounter or MsgInsertMongoFailedCounter has increased in the last 5 minutes, indicating failures in message insert operations to Redis or MongoDB,maybe the redis or mongodb is crash."
  4. 告警管理alertmanager.yml文件说明:修改发送者和接收者邮箱配置信息,即可接收告警信息,如果想实现钉钉,企业微信等方式的告警通知,需要自行改写alertmanager.yml,可以参阅告警管理模块官方文档:https://prometheus.io/docs/alerting/latest/alertmanager/

    global:
    resolve_timeout: 5m
    smtp_from: alert@openim.io #告警信息发送邮箱
    smtp_smarthost: smtp.163.com:465 #发送邮箱smtp地址
    smtp_auth_username: alert@openim.io #发送邮箱授权用户名,一般和smtp_from邮箱相同
    smtp_auth_password: YOURAUTHPASSWORD #发送邮箱授权码
    smtp_require_tls: false
    smtp_hello: openim alert

    templates:
    - /etc/alertmanager/email.tmpl #邮件模版

    route:
    group_by: ['alertname'] # 告警分组的标签,具有相同标签值的告警会被合并到同一个通知中
    group_wait: 5s # 在发送第一个告警通知之前的等待时间
    group_interval: 5s # 在发送分组通知之间的间隔时间
    repeat_interval: 5m # 重复发送相同告警的通知之间的间隔时间。用于定期提醒接收者仍然存在的告警。
    receiver: email # 默认的接收器名称
    receivers:
    - name: email # # 接收器名称
    email_configs:
    - to: 'alert@example.com' #接收告警邮箱
    html: '{{ template "email.to.html" . }}'
    headers: { Subject: "[OPENIM-SERVER]Alarm" }#邮件标题
    send_resolved: true # 告警解决时是否发送通知
  5. 邮件模版文件email.tmpl说明:此文件是html格式,告警管理模块会填充里面的变量信息,然后渲染成html格式文件,进行邮件的发送,可根据需求自行改写:

    {{ define "email.to.html" }}
    {{ if eq .Status "firing" }}
    {{ range .Alerts }}
    <!-- Begin of OpenIM Alert -->
    <div style="border:1px solid #ccc; padding:10px; margin-bottom:10px;">
    <h3>OpenIM Alert</h3>
    <p><strong>Alert Status:</strong> firing</p>
    <p><strong>Alert Program:</strong> Prometheus Alert</p>
    <p><strong>Severity Level:</strong> {{ .Labels.severity }}</p>
    <p><strong>Alert Type:</strong> {{ .Labels.alertname }}</p>
    <p><strong>Affected Host:</strong> {{ .Labels.instance }}</p>
    <p><strong>Affected Service:</strong> {{ .Labels.job }}</p>
    <p><strong>Alert Subject:</strong> {{ .Annotations.summary }}</p>
    <p><strong>Trigger Time:</strong> {{ .StartsAt.Format "2006-01-02 15:04:05" }}</p>
    </div>
    {{ end }}


    {{ else if eq .Status "resolved" }}
    {{ range .Alerts }}
    <!-- Begin of OpenIM Alert -->
    <div style="border:1px solid #ccc; padding:10px; margin-bottom:10px;">
    <h3>OpenIM Alert</h3>
    <p><strong>Alert Status:</strong> resolved</p>
    <p><strong>Alert Program:</strong> Prometheus Alert</p>
    <p><strong>Severity Level:</strong> {{ .Labels.severity }}</p>
    <p><strong>Alert Type:</strong> {{ .Labels.alertname }}</p>
    <p><strong>Affected Host:</strong> {{ .Labels.instance }}</p>
    <p><strong>Affected Service:</strong> {{ .Labels.job }}</p>
    <p><strong>Alert Subject:</strong> {{ .Annotations.summary }}</p>
    <p><strong>Trigger Time:</strong> {{ .StartsAt.Format "2006-01-02 15:04:05" }}</p>
    </div>
    {{ end }}
    <!-- End of OpenIM Alert -->
    {{ end }}
    {{ end }}

登录管理后台

在浏览器中输入 http://ip:11002 来访问管理后台。此 IP 为服务端 OPENIM_IP,确保您的浏览器能访问。默认账号和密码均为 chatAdmin

admin

登录grafana

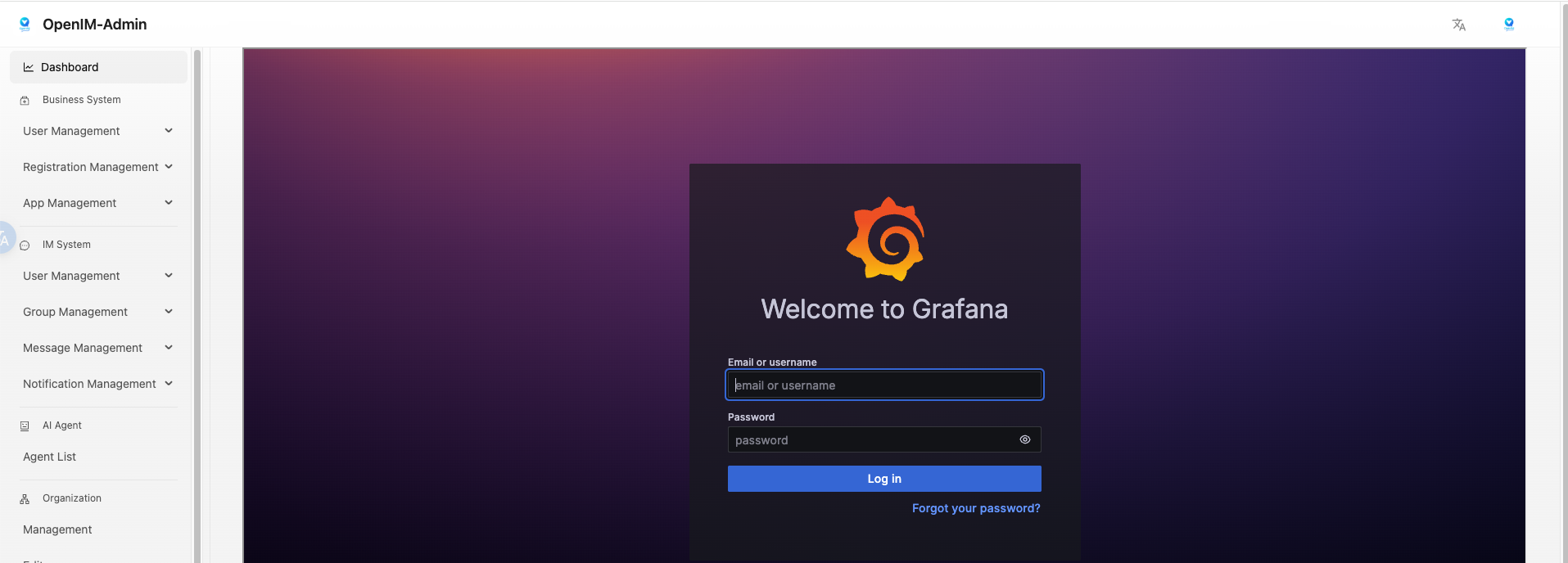

先登录管理后台,再点击左侧数据监控菜单,输入默认用户名(admin)和密码(admin)登入grafana. PC Web Interface

添加Prometheus数据源

如下图,输入Prometheus数据源的URL: http://172.28.0.1:19090 (19090为Prometheus默认端口) 点击"Save and Test"保存. PC Web Interface

PC Web Interface

导入dashboard

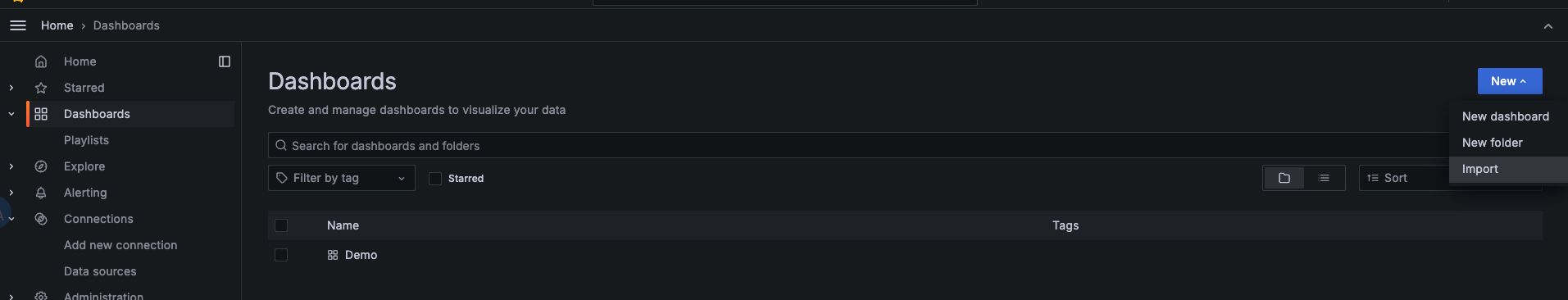

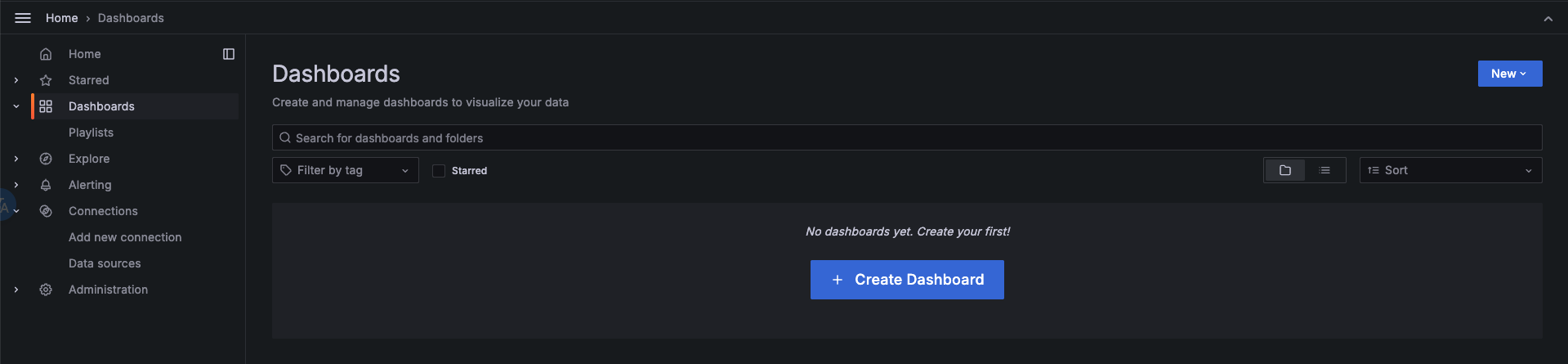

点击下图的import按钮,导入仪表盘


拷贝 https://github.com/openimsdk/open-im-server/tree/main/config/grafana-template/Demo.json 内容到下图区域,接着点击load按钮

dashboard2

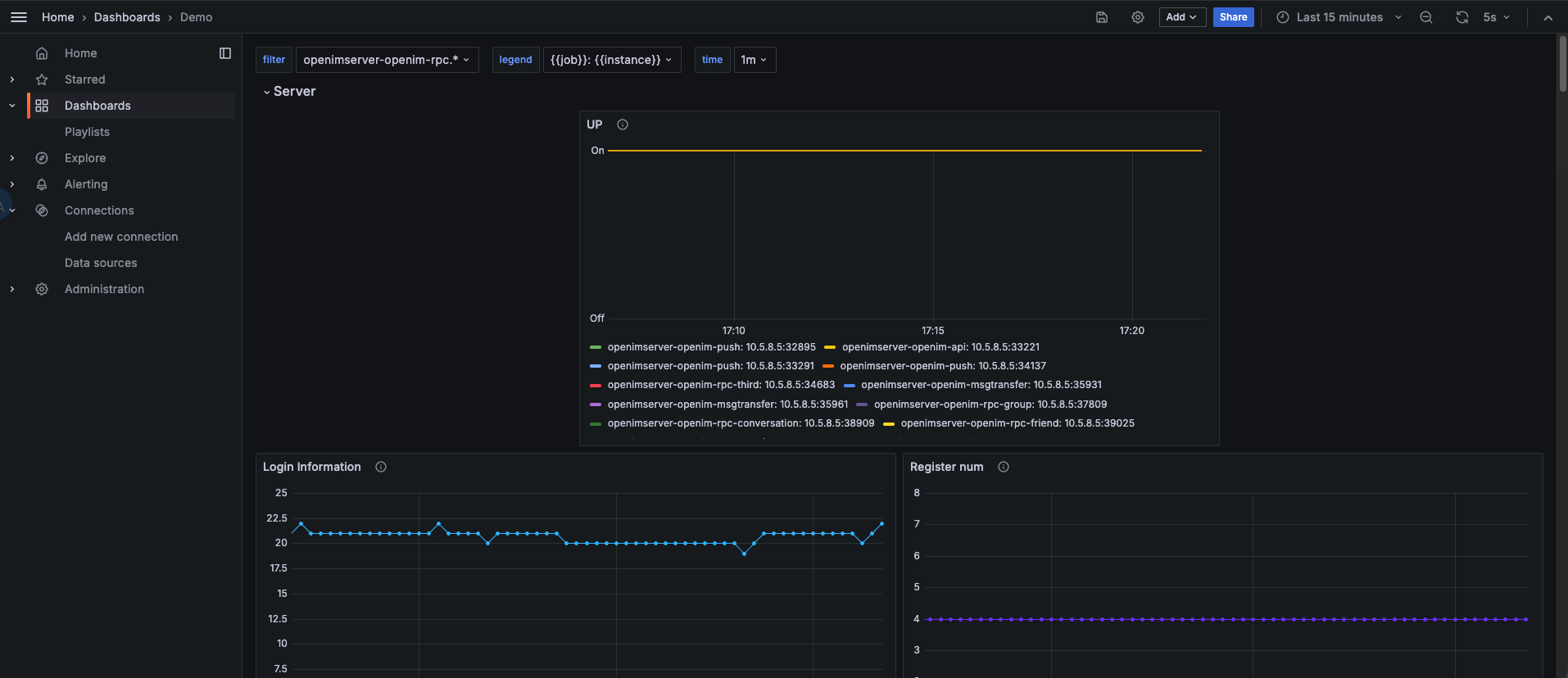

选择你的 Data Source和job , 即可导入指标信息,如下图

dashboard3

自定义dashboard

如下图创建一个新的dashboard(或者修改已经导入的dashboard),点击Add visualization创建新的panel。

image-20240718104421411

选择指定的数据源,输入promQL语句,点击Run queries,选择相应的时间范围,即可查询到相关的数据。

image-20240718104701595

若要修改指标名称,可点击Options,点击Legend选择Custom,输入对应的表达式

image-20240718105008942

右侧可以修改panel的标题、描述、图标类型等信息,可根据需要自行选择。

修改完毕后,点击右上角Apply,即可保存panel。dashboard编辑完毕后,点击保存即可。

image-20240718105207437

导入node-export的dashboard

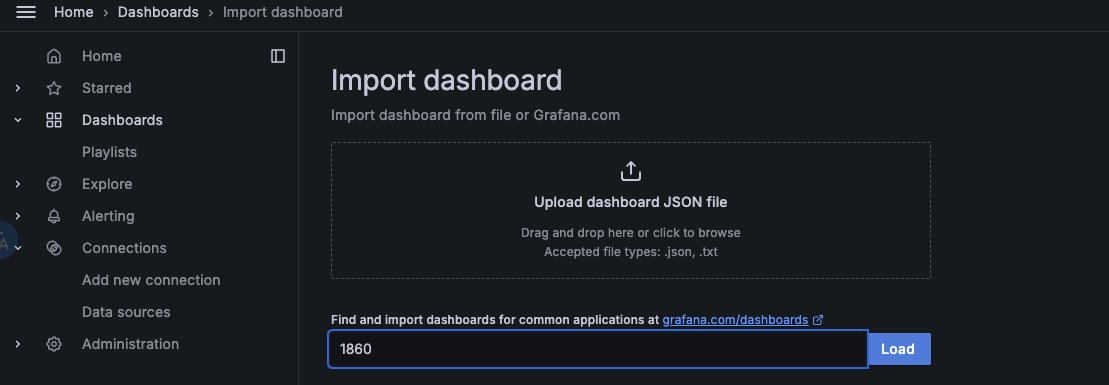

填入1860再导入,或在官网( https://grafana.com/grafana/dashboards/ )寻找其他的node-exporter dashboard视图

PC Web Interface

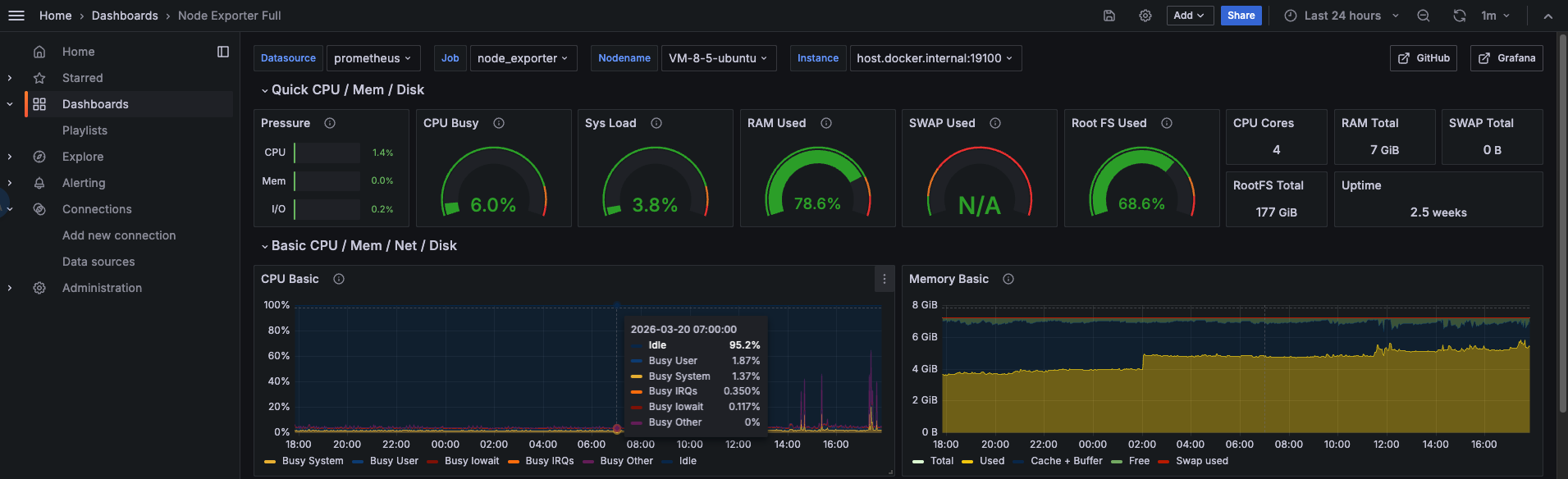

node-exporter指标信息,如下图 PC Web Interface

告警体验

可手动触发instancedown告警规则,如果是源码部署openim方式,执行 make stop命令停止openim-server服务,等待5m分钟以上,即可收到告警邮件,内容如下:

PC Web Interface

日志系统

如果是在k8s环境通过helm chart方式部署的OpenIM服务,即通过grafana查看OpenIM所有服务的日志信息。 目前二进制和docker部署没有集成loki日志收集组件,想体验loki日志收集功能,请采用helm chart部署, 详情请查阅链接https://github.com/openimsdk/helm-charts/blob/main/docs/user-guide-zh.md

自定义prometheus指标配置

在源码中pkg/common/prommetrics中初始化相应类型指标,调用Init()函数进行注册。

const commonPath = "/metrics"
var rpcCounter = prometheus.NewCounterVec(
prometheus.CounterOpts{
Name: "rpc_count",
Help: "Total number of RPC calls",
},
[]string{"name", "path", "code"},
)

func RpcInit(cs []prometheus.Collector, prometheusPort int) error {
reg := prometheus.NewRegistry()
cs = append(append(
baseCollector,
rpcCounter,
), cs...)
return Init(reg, prometheusPort, commonPath, promhttp.HandlerFor(reg, promhttp.HandlerOpts{Registry: reg}), cs...)
}

在程序启动过程中需要在一个独立的协程中启动初始化,初始化后会运行服务暴露数据采集端口。

在代码中相应的位置对指标进行维护:

rpcCounter.With(prometheus.Labels{"name": name, "path": path, "code": strconv.Itoa(code)}).Inc()

prometheus或者grafana中,输入promQL语句进行查询:

rpc_count

即可查询到指标信息。

常见问题

  1. docker compose up -d启动后,prometheus容器一直重启。

    prometheus容器没启动成功一般是两个原因:

    1. 没有在prometheus.yml中配置内网ip。
    2. 第一次启动prometheus容器时可能会遇到权限问题,在open-im-server项目下运行chmod -R 777 components后重新启动容器即可。
